給油図,給油表,適油表とは

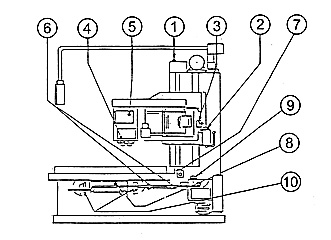

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)アーム昇降用ウォームボックス

油量(L)1
給油方法油浴
交換・点検・補給1年毎に交換,1週間毎に点検 3ヶ月毎に補給
JIS K-2001ISO VG 68
JIS B-6016CKB 68

(2)コラム摺動面,カッターヘッド
キャリッジ摺動面,アーム昇降用親ネジ,カッターヘッドキャリッジ送りネジ

油量(L)0.4
給油方法手動式ポンプ , 集中潤滑
交換・点検・補給使用時毎に点検,7~10日毎に補給
JIS K-2001ISO VG 68
JIS B-6016G 68

(3)カッターヘッドキャリッジ送りネジベアリング

油量(L)0.3~1cc
給油方法手差し,定期給油
交換・点検・補給使用時毎に補給
JIS K-2001ISO VG 68
JIS B-6016CKB 68

(4)カッターヘッドスピンドル

油量(L)500g
給油方法グリスポンプ
交換・点検・補給ベアリング交換時に交換,6ヶ月毎に補給
JIS K-2001
JIS B-6016XBCEA 2

(5)カッターヘッド減速ギヤ

油量(L)6
給油方法強制潤滑
交換・点検・補給6ヶ月毎に点検,毎日点検 3ヶ月毎に補給
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(6)テーブル駆動ユニバーサルジョイント

油量(L)0.5~1cc
給油方法手差し,定期給油
交換・点検・補給毎日点検,毎日補給
JIS K-2001ISO VG 68
JIS B-6016CKB 68

(7)ターンテーブル摺動面

油量(L)0.1
給油方法油浴
交換・点検・補給3日毎に点検,補給
JIS K-2001ISO VG 68
JIS B-6016G 68

(8)テーブル駆動ウォーム

油量(L)20
給油方法油浴
交換・点検・補給6ヶ月毎に交換,3日毎に点検
JIS K-2001ISO VG 68
JIS B-6016G 68

(9)ギヤーボックス(テーブル駆動用)

油量(L)3
給油方法油浴
交換・点検・補給6ヶ月毎に交換,1週間毎に点検 3ヶ月毎に補給
JIS K-2001ISO VG 68
JIS B-6016CKB 68

(10)テーブル駆動用ウォームスラストベアリング

油量(L)3~5cc
給油方法グリスポンプ
交換・点検・補給3ヶ月毎に補給
JIS K-2001
JIS B-6016XBCEA 2

icon-table 適油表

資料請求は適油表のチェックボックスをクリックして「チェックした商品を資料請求する」のボタンを押してください。複数製品を一括して資料請求(無料)できます。また,製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B

適油記号 C

適油記号 D




最終更新日:2020年9月10日
