給油図,給油表,適油表とは

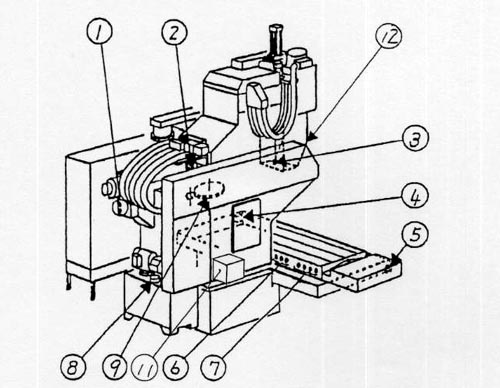

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)ボールネジ用軸受
X,Y,Zリニアガイド
ボールネジナット

油量(L)各3cc
給油方法
交換・点検・補給6ヶ月毎
JIS K-2001
JIS B-6016XBCEA 2

(2)ボールネジ用軸受
X,Y,Zリニアガイド
ボールネジナット

油量(L)各3cc
給油方法
交換・点検・補給6ヶ月毎
JIS K-2001
JIS B-6016XBCEA 2

(3)ボールネジ用軸受
X,Y,Zリニアガイド
ボールネジナット

油量(L)各3cc
給油方法
交換・点検・補給6ヶ月毎
JIS K-2001
JIS B-6016XBCEA 2

(4)ボールネジ用軸受
X,Y,Zリニアガイド
ボールネジナット

油量(L)各3cc
給油方法
交換・点検・補給6ヶ月毎
JIS K-2001
JIS B-6016XBCEA 2

(5)ボールネジ用軸受
X,Y,Zリニアガイド
ボールネジナット

油量(L)各3cc
給油方法
交換・点検・補給6ヶ月毎
JIS K-2001
JIS B-6016XBCEA 2

(6)ボールネジ用軸受
X,Y,Zリニアガイド
ボールネジナット

油量(L)各3cc
給油方法
交換・点検・補給6ヶ月毎
JIS K-2001
JIS B-6016XBCEA 2

(7)ボールネジ用軸受
X,Y,Zリニアガイド
ボールネジナット

油量(L)各3cc
給油方法
交換・点検・補給6ヶ月毎
JIS K-2001
JIS B-6016XBCEA 2

(8)油圧ユニット

油量(L)60
給油方法
交換・点検・補給1年
JIS K-2001ISO VG 32
JIS B-6016HM 32

(9)マガジンギヤ

油量(L)5cc
給油方法
交換・点検・補給6ヶ月毎
JIS K-2001
JIS B-6016XBCEA 2

(-)ミストクーラント装置

油量(L)68
給油方法
交換・点検・補給適宜補給
JIS K-2001
JIS B-6016

(11)ヘッドBRG潤滑ユニット

油量(L)1
給油方法
交換・点検・補給適宜補給
JIS K-2001ISO VG 32
JIS B-6016HL 32

(12)ヘッドギヤ潤滑

油量(L)6
給油方法
交換・点検・補給1年
JIS K-2001ISO VG 32
JIS B-6016HM 32

icon-table 適油表

製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B

トタル・ルブリカンツ
AZOLLA AF 32
AZOLLA DZF 32

日本サン
サンビス 832
サンタックWR 32

フックス
レノリンZAF 32 B

適油記号 C
