給油図,給油表,適油表とは

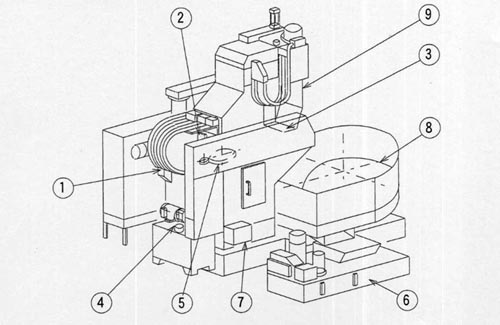

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)ボールネジ用軸受け
X,Y,Zボールガイド用軸受け
ボールネジナット

油量(L)各3cc
給油方法
交換・点検・補給半年毎給油
JIS K-2001
JIS B-6016XBCEA 2

(2)ボールネジ用軸受け
X,Y,Zボールガイド用軸受け
ボールネジナット

油量(L)各3cc
給油方法
交換・点検・補給半年毎給油
JIS K-2001
JIS B-6016XBCEA 2

(3)ボールネジ用軸受け
X,Y,Zボールガイド用軸受け
ボールネジナット

油量(L)各3cc
給油方法
交換・点検・補給半年毎給油
JIS K-2001
JIS B-6016XBCEA 2

(4)油圧ユニット

油量(L)60
給油方法
交換・点検・補給1年毎交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

(5)マガジンギヤ

油量(L)5cc
給油方法塗布
交換・点検・補給半年毎
JIS K-2001
JIS B-6016XBCEA 2

(6)クーラント装置

油量(L)470
給油方法
交換・点検・補給適時補給
JIS K-2001
JIS B-6016

(7)ヘッドBRG潤滑

油量(L)1
給油方法
交換・点検・補給適時補給
JIS K-2001ISO VG 32
JIS B-6016HL 32

(8)ロータリテーブル

油量(L)30
給油方法
交換・点検・補給1年毎交換
JIS K-2001ISO VG 68
JIS B-6016G 68

(9)ヘッド潤滑油

油量(L)6
給油方法
交換・点検・補給1年毎交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

icon-table 適油表

資料請求は適油表のチェックボックスをクリックして「チェックした商品を資料請求する」のボタンを押してください。複数製品を一括して資料請求(無料)できます。また,製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B

適油記号 C

適油記号 D
