給油図,給油表,適油表とは

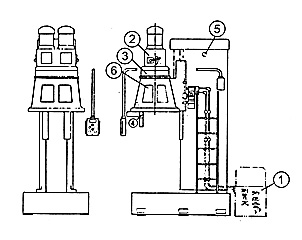

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)油圧タンク

油量(L)300
給油方法
交換・点検・補給1年毎に交換
JIS K-2001ISO VG 32
JIS B-6016HL 32

(2)ヘッド部歯車箱

油量(L)
給油方法強制循環
交換・点検・補給6ヶ月毎に交換
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(3)スカート部歯車箱

油量(L)40
給油方法油浴
交換・点検・補給6ヶ月毎に交換
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(4)スピンドルサポート

油量(L)
給油方法グリースガン (グリースニップル)
交換・点検・補給毎日補給
JIS K-2001
JIS B-6016XBCEA 1

(5)バランスウェイト支持部

油量(L)
給油方法グリースガン (グリースニップル)
交換・点検・補給毎日補給
JIS K-2001
JIS B-6016XBCEA 1

(6)ユニバーサルジョイント

油量(L)
給油方法手差し
交換・点検・補給毎日補給
JIS K-2001ISO VG 68
JIS B-6016G 68

(7)スカートすべり面

油量(L)0.8
給油方法オイルカップによる滴下
交換・点検・補給適宜補給
JIS K-2001ISO VG 68
JIS B-6016G 68

icon-table 適油表

製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B

コスモ
コスモダイナウエイEX 68
コスモダイナウエイHFP 68

日本サン
サンウェイルブリカント 80
サンウェイルブリカント 11-80

カストロール
マグナ BD 68

適油記号 C

適油記号 D
最終更新日:2024年2月14日
