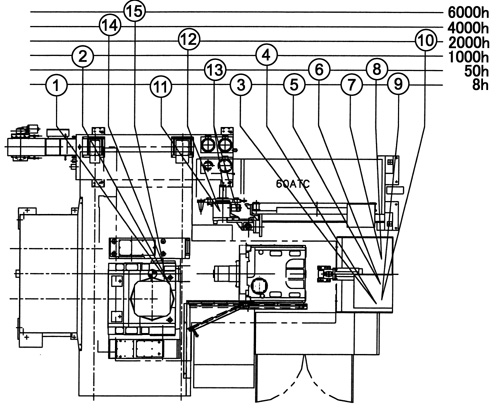

三井精機工業 | HU50A-5X マシニングセンター | 工作機械メンテナンスBOX | ジュンツウネット21 給油図，給油表，適油表とは 左図は，工作機械の給油図です。図中にある番号が潤滑箇所です。 各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。 適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。 icon-table 給油表 （1）0.001°テーブル 適油記号 A 油量（L）4 給油方法 交換・点検・補給8時間毎に点検，1000時間毎に交換 JIS K-2001ISO VG 150 JIS B-6016A （2）0.001°テーブル 適油記号 A 油量（L）4 給油方法 交換・点検・補給8時間毎に点検，1000時間毎に交換 JIS K-2001ISO VG 150 JIS B-6016A （3）オイル＆エアータンク 適油記号 B 油量（L）4 給油方法 交換・点検・補給8時間毎に点検，50時間毎に補給 JIS K-2001ISO VG 32 JIS B-6016B （4）オイル＆エアータンク 適油記号 B 油量（L）4 給油方法 交換・点検・補給8時間毎に点検，50時間毎に補給 JIS K-2001ISO VG 32 JIS B-6016B （5）潤滑油タンク 適油記号 C 油量（L）4 給油方法 交換・点検・補給8時間毎に点検，50時間毎に補給 JIS K-2001ISO VG 68 JIS B-6016C （6）潤滑油タンク 適油記号 C 油量（L）4 給油方法 交換・点検・補給8時間毎に点検，50時間毎に補給 JIS K-2001ISO VG 68 JIS B-6016C （7）油圧ユニット 適油記号 B 油量（L）30 給油方法 交換・点検・補給8時間毎に点検，2000時間毎に交換 JIS K-2001ISO VG 32 JIS B-6016B （8）油圧ユニット 適油記号 B 油量（L）30 給油方法 交換・点検・補給8時間毎に点検，2000時間毎に交換 JIS K-2001ISO VG 32 JIS B-6016B （9）主軸クーラー 適油記号 D 油量（L）50 給油方法 交換・点検・補給8時間毎に点検，2000時間毎に交換 JIS K-2001ISO VG 10 JIS B-6016D （10）主軸クーラー 適油記号 D 油量（L）50 給油方法 交換・点検・補給8時間毎に点検，2000時間毎に交換 JIS K-2001ISO VG 10 JIS B-6016D （11）ATC 適油記号 E 油量（L）3 給油方法 交換・点検・補給8時間毎に点検，2000時間毎に交換 JIS K-2001ISO VG 320 JIS B-6016CKC 320 （12）ATC 適油記号 E 油量（L）3 給油方法 交換・点検・補給8時間毎に点検，2000時間毎に交換 JIS K-2001ISO VG 320 JIS B-6016CKC 320 （13）ATC 適油記号 F 油量（L） 給油方法 交換・点検・補給1000時間毎に補給 JIS K-2001 JIS B-6016XBCEA 2 （14）A軸 適油記号 F 油量（L） 給油方法 交換・点検・補給4000時間毎に点検，6000時間毎に補給 JIS K-2001 JIS B-6016XBCEA 2 （15）A軸 適油記号 F 油量（L） 給油方法 交換・点検・補給4000時間毎に点検，6000時間毎に補給 JIS K-2001 JIS B-6016XBCEA 2 icon-table 適油表 製品名のリンクをクリックすると詳細情報を参照できます。 適油記号 A モービル 推奨油 モービルギヤ 600 XP 150 適油記号 B モービル 推奨油 Mobil DTE24 適油記号 C モービル 推奨油 Mobil Vactra Oil No.2 適油記号 D モービル 推奨油 モービルDTE 21 適油記号 E モービル 推奨油 モービルギヤ600 XP 320 モービルSHC 632 出光 ダフニースーパーギヤーオイル 320 カストロール オプチギアBM 320 コスモ コスモギヤーSE 320 コスモECOギヤーEPS 320 ENEOS ボンノックM 320 日本サン スネップ 320 シェル オマラS2G 320 フックス レノリンCLP 320 トタル CARTER EP 320 適油記号 F モービル 推奨油 ユニレックスN 2 モービルグリースXHP 222 モービラックスEP 2 出光 ダフニーエポネックスSR No.2 カストロール ロングタイムPD 2 コスモ コスモグリースダイナマックスEP No.2 ENEOS エピノックグリースAP(N) 2 中央油化 センタックスEP No.2 ニッペコ ニッペコMP No.2 シェル アルバニヤグリースS 2 日本エスケイエフ LGLT 2 LGMT 2 協同油脂 シトラックスEP No.2 トタル MULTIS EP 2
