給油図，給油表，適油表とは

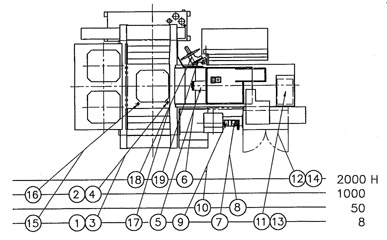

左図は，工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

（1）1°テーブル

油量（L）13
給油方法
交換・点検・補給8時間毎に点検，1000時間毎に交換
JIS K-2001ISO VG 150
JIS B-6016A

（2）1°テーブル

油量（L）13
給油方法
交換・点検・補給8時間毎に点検，1000時間毎に交換
JIS K-2001ISO VG 150
JIS B-6016A

（3）0.001°テーブル

油量（L）11
給油方法
交換・点検・補給8時間毎に点検，1000時間毎に交換
JIS K-2001ISO VG 320
JIS B-6016B

（4）0.001°テーブル

油量（L）11
給油方法
交換・点検・補給8時間毎に点検，1000時間毎に交換
JIS K-2001ISO VG 320
JIS B-6016B

（5）主軸ヘッド(クーラー無時)

油量（L）
給油方法
交換・点検・補給2000時間毎に交換
JIS K-2001ISO VG 10
JIS B-6016C

（6）主軸ヘッド(クーラー無時)

油量（L）
給油方法
交換・点検・補給2000時間毎に交換
JIS K-2001ISO VG 10
JIS B-6016C

（7）潤滑タンク

油量（L）4
給油方法
交換・点検・補給8時間毎に点検，50時間毎に補給
JIS K-2001ISO VG 68
JIS B-6016D

（8）潤滑タンク

油量（L）4
給油方法
交換・点検・補給8時間毎に点検，50時間毎に補給
JIS K-2001ISO VG 68
JIS B-6016D

（9）オイル＆エアータンク

油量（L）2
給油方法
交換・点検・補給8時間毎に点検，50時間毎に補給
JIS K-2001ISO VG 32
JIS B-6016E

（10）オイル＆エアータンク

油量（L）2
給油方法
交換・点検・補給8時間毎に点検，50時間毎に補給
JIS K-2001ISO VG 32
JIS B-6016E

（11）油圧ユニット

油量（L）100
給油方法
交換・点検・補給8時間毎に点検，2000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016E

（12）油圧ユニット

油量（L）100
給油方法
交換・点検・補給8時間毎に点検，2000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016E

（13）主軸クーラー（オプション）

油量（L）60
給油方法
交換・点検・補給8時間毎に点検，2000時間毎に交換
JIS K-2001ISO VG 10
JIS B-6016C

（14）主軸クーラー（オプション）

油量（L）60
給油方法
交換・点検・補給8時間毎に点検，2000時間毎に交換
JIS K-2001ISO VG 10
JIS B-6016C

（15）0.001°テーブルドライブ平ギヤーボックス

油量（L）2.5
給油方法
交換・点検・補給8時間毎に点検，1000時間毎に補給
JIS K-2001ISO VG 32
JIS B-6016E

（16）0.001°テーブルドライブ平ギヤーボックス

油量（L）2.5
給油方法
交換・点検・補給8時間毎に点検，1000時間毎に補給
JIS K-2001ISO VG 32
JIS B-6016E

（17）ATC

油量（L）3
給油方法
交換・点検・補給8時間毎に点検，2000時間毎に交換
JIS K-2001ISO VG 320
JIS B-6016B

（18）ATC

油量（L）3
給油方法
交換・点検・補給8時間毎に点検，2000時間毎に交換
JIS K-2001ISO VG 320
JIS B-6016B

（19）ATC

油量（L）
給油方法
交換・点検・補給2000時間毎に交換
JIS K-2001
JIS B-6016XBCEA 2

icon-table 適油表

製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

モービル

推奨油

モービルギヤ 600 XP 150

適油記号 B

モービル

推奨油

モービルギヤ 600 XP 320

適油記号 C

適油記号 D

適油記号 E

適油記号 F

トタル
MULTIS EP 2
