三井精機工業 | HS8A マシニングセンター | 工作機械メンテナンスBOX | ジュンツウネット21

950105017

給油図,給油表,適油表とは

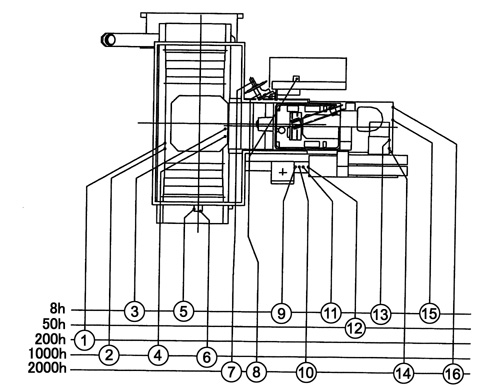

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)テーブルドライブギヤ-ボックス

油量(L)1
給油方法
交換・点検・補給200時間毎に点検,1000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

(2)テーブルドライブギヤ-ボックス

油量(L)1
給油方法
交換・点検・補給200時間毎に点検,1000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

(3)テーブル割り出しウォームボックス

油量(L)44
給油方法
交換・点検・補給8時間毎に点検,1000時間毎に交換
JIS K-2001ISO VG 320
JIS B-6016CKC 320

(4)テーブル割り出しウォームボックス

油量(L)44
給油方法
交換・点検・補給8時間毎に点検,1000時間毎に交換
JIS K-2001ISO VG 320
JIS B-6016CKC 320

(5)X軸ドライブギヤ-ボックス

油量(L)3
給油方法
交換・点検・補給8時間毎に点検,1000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

(6)X軸ドライブギヤ-ボックス

油量(L)3
給油方法
交換・点検・補給8時間毎に点検,1000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

(7)ATC

油量(L)
給油方法
交換・点検・補給2000時間毎に補給
JIS K-2001
JIS B-6016XBCEA 2

(8)ATC

油量(L)10
給油方法
交換・点検・補給2000時間毎に交換
JIS K-2001ISO VG 320
JIS B-6016CKC 320

(9)オイル&エアーポンプユニット

油量(L)2
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に補給
JIS K-2001ISO VG 32
JIS B-6016A

(10)オイル&エアーポンプユニット

油量(L)2
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に補給
JIS K-2001ISO VG 32
JIS B-6016A

(11)潤滑油ポンプユニット

油量(L)6
給油方法
交換・点検・補給8時間毎に点検,50時間毎に補給
JIS K-2001ISO VG 68
JIS B-6016B

(12)潤滑油ポンプユニット

油量(L)6
給油方法
交換・点検・補給8時間毎に点検,50時間毎に補給
JIS K-2001ISO VG 68
JIS B-6016B

(13)油圧ユニット

油量(L)100
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

(14)油圧ユニット

油量(L)100
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

(15)主軸クーラー

油量(L)80
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

(16)主軸クーラー

油量(L)80
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

icon-table 適油表

資料請求は適油表のチェックボックスをクリックして「チェックした商品を資料請求する」のボタンを押してください。複数製品を一括して資料請求(無料)できます。また,製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A
モービル
推奨油

Mobil DTE Oil Light

適油記号 B

適油記号 C

適油記号 D

適油記号 E

トタル
MULTIS EP 2
