給油図,給油表,適油表とは |
---|

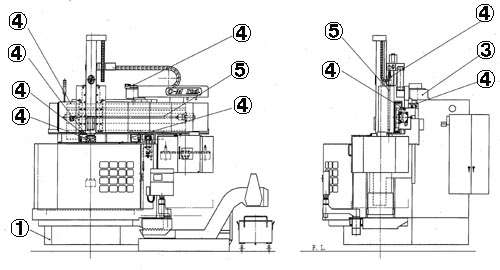

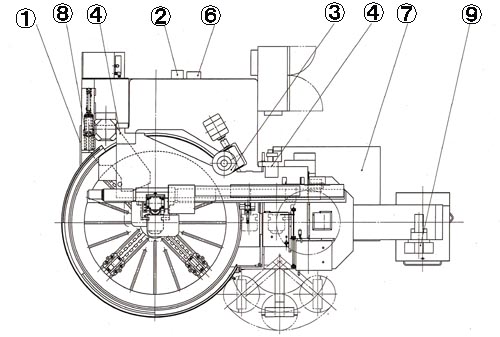

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。 |
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。 |
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。 |
icon-table 給油表
(7)クーラントタンク
油量(L)580L
給油方法
交換・点検・補給オイルレベル低下時
JIS K-2001
JIS B-6016水溶性
(9)チップコンベア チェーン
油量(L)適量
給油方法
交換・点検・補給2週間
JIS K-2001ISO VG 68
JIS B-6016VG 68
メンテナンスのポイント
※1 油圧点検 異常音点検 油の汚れ オイルゲージ点検
※2 レベルスイッチ付アラーム表示有り
※3 点検補充
カストロール
マグナ BD 68
コスモ
コスモダイナウエイEX 68
コスモダイナウエイHFP 68
カストロール
ロングタイムPD 2
モービル
ユニレックスN 2
モービルグリースXHP 222
モービラックスEP 2
トタル
MULTIS EP 2
