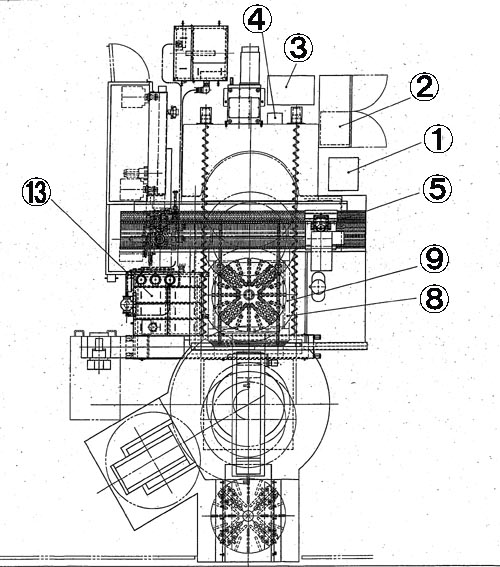

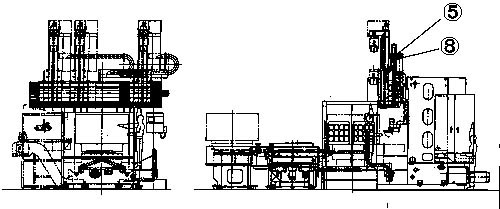

（1）油圧ユニットタンク（作動油）
・刃物台ツールクランプ
・スピンドル補助クランプ
・C軸クランプ
・Y軸クランプ
・テーブル速変歯車箱シフター
・テーブルクランプ
・パレットクランプ
・テーブル位置決めロケートピン
・APC装置　交換stM/F

適油記号 C

油量（L）30
給油方法
交換・点検・補給最初：3ヶ月 以降：6ヶ月毎
JIS K-2001ISO VG 32
JIS B-6016HM 32

（2）ATC装置M/F

適油記号 C

油量（L）10
給油方法
交換・点検・補給最初：3ヶ月 以降：6ヶ月毎
JIS K-2001ISO VG 32
JIS B-6016HM 32

（3）潤滑ユニットタンク（潤滑油）
・テーブル主軸
・テーブル速変歯車箱
・Y軸ベベル

適油記号 A

油量（L）60
給油方法
交換・点検・補給最初：3ヶ月 以降：6ヶ月毎
JIS K-2001ISO VG 32
JIS B-6016CKB 32

（4）摺動面潤滑給油タンク
・X，Yサドル摺動面
・ラム摺動面

適油記号 B

油量（L）6
給油方法
交換・点検・補給オイルレベル低下アラーム発生時
JIS K-2001ISO VG 68
JIS B-6016G 68

（5）ラムヘッド
昇降ネジ用歯車箱：オイルバス

適油記号 A

油量（L）2
給油方法
交換・点検・補給最初：1ヶ月 以降：6ヶ月毎
JIS K-2001ISO VG 32
JIS B-6016CKB 32

（8）・X，Y，Z軸ボールネジ
グリス塗布

適油記号 D

油量（L）適量
給油方法
交換・点検・補給6ヶ月毎
JIS K-2001
JIS B-6016XBCEA 2

（9）Y軸LMガイド
グリスニップル

適油記号 D

油量（L）適量
給油方法
交換・点検・補給1週間
JIS K-2001
JIS B-6016XBCEA 2

（11）APC交換ST旋回駆動部グリース給油

適油記号 D

油量（L）適量
給油方法
交換・点検・補給3ヶ月毎
JIS K-2001
JIS B-6016XBCEA 2

（12）APC交換STスライダー部グリス給油

適油記号 D

油量（L）適量
給油方法
交換・点検・補給3ヶ月毎
JIS K-2001
JIS B-6016XBCEA 2

（13）クーラントタンク

油量（L）520
給油方法
交換・点検・補給
JIS K-2001
JIS B-6016水溶性

メンテナンスのポイント
※1　油圧点検　異常音点検　油の汚れ　オイルゲージ点検
※2　レベルスイッチ付アラーム表示有り
※3　点検補充
