給油図,給油表,適油表とは

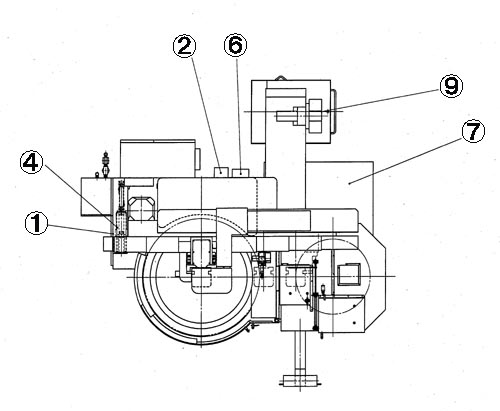

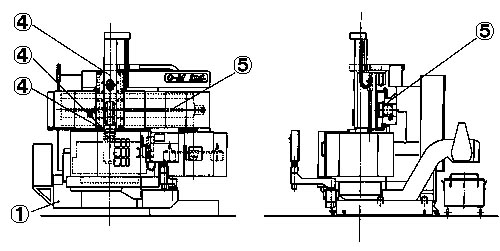

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)潤滑油タンク
・テーブル主軸

油量(L)40
給油方法
交換・点検・補給3ヶ月毎に点検・給油 ※1
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(1)・テーブル速変歯車箱

油量(L)40
給油方法
交換・点検・補給6ヶ月毎に点検給油 ※1
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(2)摺動面潤滑給油タンク
・サドル摺動面
・ラム摺動面

油量(L)1.8
給油方法
交換・点検・補給オイルレベル低下アラーム発生時 ※2
JIS K-2001ISO VG 68
JIS B-6016G 68

(3)

(4)グリスニップル
・X,Z軸ボールネジ  各1箇所
・X,Z軸駆動歯車  各1箇所
・速変シフター摺動面

油量(L)適量
給油方法
交換・点検・補給6ヶ月毎に点検,給油 ※4
JIS K-2001
JIS B-6016XBCEA 2

(5)X,Z軸ボールネジ
グリス塗布

油量(L)適量
給油方法塗布
交換・点検・補給1年 ※4
JIS K-2001
JIS B-6016XBCEA 2

(6)エアルブリケーター

油量(L)0.14L
給油方法
交換・点検・補給オイルレベル低下時 ※3
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(7)クーラントタンク

油量(L)600L
給油方法
交換・点検・補給オイルレベル低下時 ※3
JIS K-2001
JIS B-6016水溶性

(8)

(9)チップコンベア チェーン

油量(L)適量
給油方法
交換・点検・補給2週間 ※4
JIS K-2001ISO VG 68
JIS B-6016VG 68

メンテナンスのポイント
※1 フィルタ点検
※2 油面計確認
※3 油量点検
※4 点検補充

icon-table 適油表

製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B

適油記号 C
最終更新日:2023年9月6日
