山崎技研  YZ-75 立て中ぐりフライス盤の潤滑個所と適油ガイド

950116009

950116

給油図,給油表,適油表とは

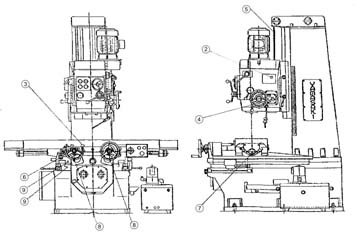

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

番号潤滑箇所油量(L)給油方法交換・点検・補給適油記号JIS K-2001JIS B-6016
メンテナンスのポイント
・出荷時には,各部使用油は規定量入れております。運転前にあたっては上記の給油状態を確認して下さい。
・異種の油の混合は,油の劣化,機械の故障等の原因となります。絶対に避けて下さい。
・給油には,新しい油を使用して下さい。劣化したもの,ゴミ,切粉等の異物の混入したもの,使用済み油の再使用は,絶対に避けてください。

2


主軸頭2自動給油初稼動6ヶ月以内,以後は1年毎に交換
A

ISO VG 32

3エプロン内テーブル送りギヤーボックス5 初稼動6ヶ月以内,以後は1年毎に交換
A

ISO VG 32

4ハウシング送り各摺動部手押ポンプ0.3 4回/1日
B

ISO VG 68

5バランスチェーン適量ブラシ,または手にて塗布1回/3ヶ月
C


XBCEA2

6テーブルサドル各スベリ面部給油手押ポンプ0.3手押しポンプによる給油4回/1日
B

ISO VG 68

7テーブル送りスクリュー軸受部適量グリースポンプ2年毎に補給
C


XBCEA2

8テーブルサドル送りハンドルニギリ部適量オイル差し,またはオイルガン適宜補給
B

ISO VG 68

9テーブルサドル送りネジグリースニップル適量グリースニップルよりグリースガン1回/10日
C

XBCEA2

icon-table 適油表

資料請求は適油表のチェックボックスをクリックして「チェックした商品を資料請求する」のボタンを押してください。複数製品を一括して資料請求(無料)できます。また,製品名のリンクをクリックすると詳細情報を参照できます。
適油記号
others
モービル
others
出光
others
昭和シェル
others
カストロール
others
コスモ石油ルブリカンツ
others
JX日鉱日石エネルギー
others
中央油化
others
日本エスケイエフ
A

モービルDTEオイル ライトダフニースーパーマルチオイル 32
テラスオイル32ハイスピンAWS32コスモNEWマイティスーパー 32
スーパーマルパスDX 32

B

Mobil Vactra Oil No.2(指定油)ダフニーマルチウェイ 68 MT

C

Mobilux EP 2ダフニーエポネックスSR No.2
アルバニヤグリースS 2
スフィロールMTS2コスモグリースダイナマックスNo.2エピノックグリースAP(N) 2
センタックスEP No.2
LGLT2

適油記号
others
ニッペコ
others
日本サン
others
フックス
others
協同油脂
others
トタル・ルブリカンツ・ジャパン

A
 サンビス 932レノリンDTA 32DROSERA MS 32
B

C
ニッペコMP No.2シトラックスEP No.2 MULTIS EP 2
